索緯斯變頻器在1250mm不銹鋼帶連退酸洗線的應用
摘要:在不銹鋼帶連退酸洗過程中,對速度和張力的控制,決定了產品的品質;而用戶對高品質、高效率的需求,使系統穩定、可靠運行成為必然要求。因此具有高性能、高可靠性的核心部件——變頻器,將成為高品質不銹鋼產品的重要保證。森蘭變頻以其20余年的技術積淀,在此領域取得突破,成功應用于1250mm不銹鋼生產線,開創了國產變頻器在工程型復雜控制系統應用的先例,在冶金連續生產中對于國產替代進口具有示范意義。
關鍵詞:酸洗;變頻器;矢量控制;轉矩控制;主從控制
Application of Senlan Inverters for 1250mm ContinuousStainless Strip Annealing and Pickling
REN Guang-fa, DU Jun-ming,LUO Li
(Hope Senlan Science and Technology HoldingCorp.,Ltd., 610207 Chengdu Sichuan)
Abstract:In the continuous stainless strip annealingpickling process, the speed and tension control, determines the quality of theproducts. It becomes an inevitable requirement that the system is stable,reliable operation to satisfy the user’s demands for high-quality and highefficiency. Therefore, with high performance, high reliability, the keycomponent - inverter, will be an important guarantee for high-quality stainlessstrip products. Senlan inverters with its more than 20 years of technicalaccumulation, a breakthrough in the field, have been successfully applied to1250mm stainless strip production line, create a domestic inverter in theapplication of complex engineering control system precedent, and demonstrate insteadof imported in the continuous metallurgy.
Keywords:Pickling; Inverter; VectorControl; Torque Control; Master-Slave Control
1、酸洗工藝過程簡介
熱軋不銹鋼帶表面覆蓋著一層黑灰色氧化鐵皮,厚度在7.5-15μm,甚至到20μm,為保證成品鋼帶的表面質量,減少后續冷軋等深加工時磨損和能耗,要去除氧化層,而利用酸與鐵的氧化物發生化學反應的基本原理,清除表面的油污、銹斑、氧化層、游離鐵等污垢,并進行鈍化,處理后的表面變成均勻銀白色,耐腐蝕能力提高15-50倍,此過程即為不銹鋼帶的酸洗鈍化處理。
不銹鋼帶的連續酸洗是指在開卷、換卷或收卷、卸卷時,帶鋼連續地通過盛有酸溶液的酸洗槽而不停車,具有產能高、生產成本低的優點,也有投資高,占地面積大的缺點,可為帶鋼冷軋機提供優良的酸洗帶卷產品。連續酸洗機組一般分為入口段、工藝段和出口段,各段可單獨運行,也可協調運行;在確保機組安全、高效、穩定操作運行的同時,能夠充分滿足用戶對帶鋼連續酸洗生產較高的經濟、環保等指標要求。
客戶現場即為1250mm不銹鋼帶連退酸洗生產線,工藝流程如圖1所示,由開卷機到入口活套為入口段,從入口活套到出口活套為工藝段,后續至收卷機為出口段。整個生產工藝流程共有50多臺電機拖動,關鍵工位為開卷機、牽引矯平機、張力輥(1#-9#張力輥均為雙電機構成的S輥)、入口活套、出口活套、收卷機工作在閉環矢量控制,根據工藝要求工作在速度控制或者轉矩控制模式,其他如上料車、下料車、夾送輥、支撐輥、風機、破鱗機、拋丸機等要求不高可選擇VF控制或開環矢量控制。

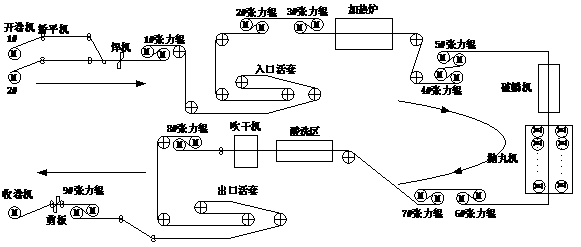

圖1 連續酸洗工藝示意圖
Fig.1 Constitution ofcontinuous strip annealing and pickling process
三個段的速度分別由1#、4#、9#張力輥中的一臺(主機)確定,另一臺或幾臺(從機)做轉矩跟隨,實現負荷均衡分配。整個系統具有穿帶功能、雙開卷機切換、靜態建張、三段協調控制等功能,各段通過速度或轉矩控制維持靜態或動態的平衡。工藝段的速度對不銹鋼帶的酸洗品質起決定作用,過快,酸洗深度不夠,可能成品中仍有斑跡存在;過慢,易發生過腐蝕和氫脆現象。而出入口活套依靠活套中的儲料在換卷過程中起到緩沖作用,保持工藝段速度不變或者微降。
2 、組網構成及數據交互
圖2 控制系統組網示意圖
Fig.2 Network connection ofcontrol system
如圖2所示,整個連退酸洗控制系統采用Wincc通用監控系統、PLC控制技術和Profibus-DP現場總線相結合的控制方案,由PLC實現控制和數據采集功能,由Wincc組態軟件實現實時監控、顯示設備運行狀態、數據查詢等功能,完成對設備的遠程監控和故障診斷,提高了生產線電氣控制系統的自動化水平,實現高精度、實時性好的參數測量及控制。中控室根據經驗設定酸洗工藝段運行速度,系統將自動調整入口段和出口段速度,協調運行。
考慮實際應用情況,選擇PLC與變頻器Profibus-DP通訊的數據類型為PPO4,即除控制字、速度給定及其應答外,讀寫4個過程數據,其意義見表1:
表1:PLC與變頻器間的過程數據
Tab.1 Process data between PLC and inverter
CW | REF | CPD1 | CPD2 | CPD3 | CPD4 |
控制字 | 速度給定 | 轉矩給定 | 未使用 | 未使用 | 未使用 |
SW | ACK | SPD1 | SPD2 | SPD3 | SPD4 |
狀態字 | 運行轉速 | 運行電流 | 運行轉矩 | 位置1 | 位置2 |
控制字中包含起停控制、脈沖封鎖、緊急停車、故障復位、轉矩/速度控制切換等功能;狀態字中包含上電就緒、運行就緒、故障、報警、當前控制方式等反饋信息。過程字中的“位置1、2”來源于電機端的編碼器正交計數,用于收、放卷的卷徑計算,方便實現高精度的恒張力控制。由通訊給出的“速度給定”和“轉矩給定”哪個有效,取決于系統的需求,當為速度控制時,“速度給定”有效,而“轉矩給定”則可以選擇作為速度調節器的輸出限幅;相反,當前為轉矩控制時,“轉矩給定”有效,而“速度給定”可以作為速度限幅,防止生產線出現飛車。
3、變頻器的關鍵功能
SVS500系列變頻器是公司于2006年推出的通用型矢量控制產品,其控制性能、可靠性、接口靈活性等在此次應用中得以充分展現。
